OCINET


NUESTRA HISTORIA
CHILE

Desde el año 1996 cuando supimos que:
"el uso de la paja enfardada era una solución propuesta como material sustentable,
hemos buscado Soluciones Aceptables, pre-normativas."

"Primero para obtener una construcción de calidad y
segundo como una manera de cooperar en la búsqueda de
una normativa nacional, que motive este sistema a todo nivel."

En el periodo 1996-2000 se me asigno la tarea de construir, en Chile, la primera casa con muros de fardos de paja de dos niveles; además, otras similares en tamaño, pero de un nivel; de superficies entre 250m2 y 500m2 en las regiones V y VI en Chile.

1ra casa de dos niveles en fardos de paja

La tarea de investigación realizada al mismo tiempo con un grupo de Arquitectos, Ingenieros y Constructor chilenos, fue ardua y contra reloj; el tema se relacionaba profundamente con las ideas de sustentabilidad que daban trascendencia a aquellos proyectos, con un sistema que históricamente se remonta a la historia del hombre en la tierra y que esta basado en el aprovechamiento de uno de los muchos, recursos renovables: "los fardos de paja".

Comenzamos a construir con fardos de paja un material sustentable

En este primer proyecto debo mencionar la importante participación de:

Christian Ortega Lopez
Ingeniero Eléctrico - U de Chile
Director de la empresa: NewTech Building

Patricio Letelier Elgueta
Arquitecto
Empresario



top - al comienzo
Continuamos experimentando ahora en una casa totalmente sustentable
AUSTRALIA

Periodo 2002 - 2004, en Australia, Queensland con mi esposa Doris, Ingeniero en Administración y Artista, pudimos también aportar gran parte de nuestra experiencia, conocimientos y prácticas en la construcción de una gran casa construida con un sistema totalmente sostenible avalados también por AUSBALE y Arquitectos e Ingenieros Australianos.

A este proyecto fuimos invitados por integrantes de AUSBALE:

Chris Newton, Enfermera, Secretaria de AUSBALE, y su esposo Colin Newton Ingeniero Civil Universidad Tecnológica de Queensland, quien recién terminaba su Memoria de Título en Construcción Sustentable y construían su propia casa al Sur de la ciudad de Brisbane basados en dicha Tesis.

Straw Bale BrisbaneCortesía de Newton House


También participamos como asesores en un Taller de Construcción de un estudio (un dormitorio) en Kin-Kin como parte del programa de construcción de la Newton's House.

Galería de fotos

AUSBALE esta formada por un grupo de profesionales de la industria de la edificación, investigadores, auto-constructores y personas interesadas en la construcción con fardos de paja con quienes compartimos conocimientos y experiencia.



top - al comienzo
SOLUCIONES ACEPTABLES

La obra continuó cuando, estando en Australia y gracias a "Internet" y a este sitio web iniciado en el 2002, estudiantes del último año de Construcción Civil, Ingeniería en Construcción, Ingeniería Civil y de Arquitectura de varias universidades chilenas solicitaron colaboración para su Tesis en Construcción y Diseño con fardos de paja.

Algunas de las cuales se exponen mas adelante en esta pagina - Profesionales.

Mi consejo en ese tiempo, valido todavía:

fue dedicar esfuerzos para hacer del "fardo de paja" un material que cumpliera todos los requisitos para la construcción de calidad en Chile, sin aumentar en demasía la energía embebida (energía necesaria para su fabricación y transporte)".

Guía de Soluciones aceptables
para construcción con fardos de paja

(version 1998-2013 - actualizada: 30 Septiembre 2013 - Borrador en construcción)

Ello significaba estudio, pruebas y conclusiones para determinar sus propiedades, características, y así obtener Soluciones aceptables con el objetivo de mejorar la calidad del producto por la duración de este hasta el reciclaje al final de su vida útil.

La idea de las siguientes notas es tener un listado de chequeo para auditar y/o discutir opciones en la etapa de factibilidad del proyecto de construcción con fardos.

Su opinion/comentarios aquí

Debido a su uso no reglamentado se deberían considerar en todas las etapas del Ciclo de un proyecto sustentable los puntos delineados a continuación:

pronto pdf con Guias de Soluciones Aceptables

CICLO DE UN PROYECTO SUSTENTABLE (Descargar: PDF en castellano)


top - al comienzo

Un reto a la inteligencia:

es encontrar un material transparente para recubrir el Fardo
de manera que pueda ser empaquetado (fardos o muros de fardos) y
el aire extraído de su interior.


Esto incrementaría sus propiedades de compresibilidad,
protección de incendios, durabilidad, control humedad,
aislación térmica, acústica y también
para aprovechar el hermoso color de este en la decoración de interiores.

En la actualidad este hermosura del fardo de paja se pierde
detrás del estuco de arcilla, barro o cemento/arena.

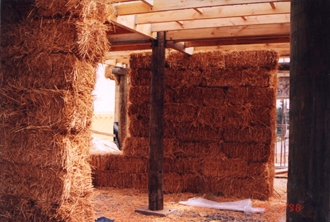

color interior fardo paja instalado

También determinar un pegamento para uniformarlo y que a la vez sea retardador de fuego y protector de vectores y termitas para usarlos como aislación en el cielo y techo


Trabajos elaborados por profesionales chilenos en edificación con fardos de paja:


Proyecto Título Universidad Central
Propuesta Bio-climática Sustentable
Centro Investigación y Difusión Arqueológico de Azapa, Chile

CAROLINA FERNÁNDEZ SOTO
ARQUITECTO


Trabajo de Título - Universidad de la Frontera
Construcción con fardos
Una alternativa para la region de la Araucanía

CAROLINA RODRÍGUEZ VIVANCO
INGENIERO CONSTRUCTOR
Archivo PDF 8MB


Memoria de Título UTEM
Incluye ensayos en IDIEM de Resistencia al fuego de un muro de fardos de paja - "... mas de 2 horas"

CLAUDIO DELGADO ALMONACID
INGENIERO CONSTRUCTOR UTEM - Estudios INGENIERÍA CIVIL USACH



top - al comienzo
NORMATIVA INTERNACIONAL PARA FARDOS DE PAJA

Excelentes noticias para todos los interesados en construcción con fardos de paja.

NOTICIAS: Martin Hammer, representando entre otras a la Asociación de edificación con paja de California, USA, ha elaborado un “Apéndice R” que fue entregado en Enero 2013 al International Code Council en Enero 2013, para ser incorporado al International Residencial Code en 2015.

Descargar todos los documentos PDF de soporte incluyendo el Apéndice R “Apéndice R” archivo PDF original, en ingles.

Mas abajo he incluido un resumen conceptual del código en castellano. Este no es norma todavía pero es una buena guía para aquellos Ingenieros, Arquitectos y Constructores que deseen una construcción de calidad con este material.

Resumen (no es traducción del código sino un resumen conceptual de su contenido, cualquier duda por favor referirse al código original en ingles, no aceptamos responsabilidades por ello.)

1. General: el apéndice al código Internacional Residencial provee los requerimientos para el uso de los fardos de paja como material de construcción.

2. Términos: Define terminología utilizada en el apéndice. Ej. Muro soportante: Un muro de fardos que soporta más de 100 libras por pie lineal (1459N/m) de carga vertical adicional a su propio peso.

3. Tamaño y Densidad: Define las dimensiones, consistencia de los fardos en cuanto a altura, grosor para asegurar una distribución pareja de las cargas dentro del sistema de muros, también los amarres y espaciamientos de estos para la densidad requerida.

4. Humedad: define el contenido de humedad interior del fardo y metodología para efectuar controles.

5. Tipo de paja: Los fardos están compuestos de paja proveniente de trigo, arroz y otras específicas.

6. Terminaciones: De acuerdo a Capítulos 3 y 7 del Internacional Residential Code.

7. Establece la necesidad de proveer protección mecánica, resistencia al fuego, protección del clima, y restringir el paso de aire por los fardos.

8. “ventanas testigos”: Cuando y donde utilizarlas.

9. Retardadores de vapor: restricciones en su uso.

10. Estucos: Estucos de diferentes tipos y propiedades, membranas donde utilizarlas.

11. Placa superficie: la superficie de los fardos actúa como placa y no necesita otra placa o malla a excepción de la requerida para planos fuera del plano de resistencia (distribución de cargas). Indica tablas y datos para muros estructurales.

12. Otras: estuco de arcilla, cemento, aditivos, especificaciones para grosor de las capas de estuco, etc.

13. Diseño de Muros no soportantes: limitaciones, por ej. No mas de un piso, excepto que dos pisos se permitirán con un diseño de ingeniería aprobado. Altura de edificación máxima 7,6m, tablas de cálculo estructural y sísmico.

14. Juntas de Fardos con otros materiales.

15. Control de humedad: barreras de humedad, rangos de vapor Permeance (no permeabilidad)

16. Distancias de separación a suelos y fundaciones.

17. Maderas tratadas y separación con marcos o tableros.

18. Inspección: Aspectos importantes a ser auditados por el Inspector de construcción

19. Muros estructurales: Cargas y limitaciones, fundaciones, configuración de los fardos en el muro (apilados desfasados o apilados en línea vertical uno sobre otro)

20. Muros soportantes: usados en edificaciones de un piso.

21. Pre compresión de los fardos, retardador de vapor o fieltro entre concreto o madera de fundaciones y fardos

22. Tipos de mallas de estuco, pernos de compresión, mínimo ancho de muros con fardos apilados uno sobre otro no más de 381mm.

23. Resistencia al viento

24. Rangos de resistencia al fuego y distancias a chimeneas o calefactores.

25. Aislación Térmica

26. Estándares y Normas de referencia

27. Razones de por qué agregar el apéndice al International Residential Code

Descargar todos los documentos PDF de soporte incluyendo el Apéndice R “Apéndice R” archivo PDF original, en ingles.
